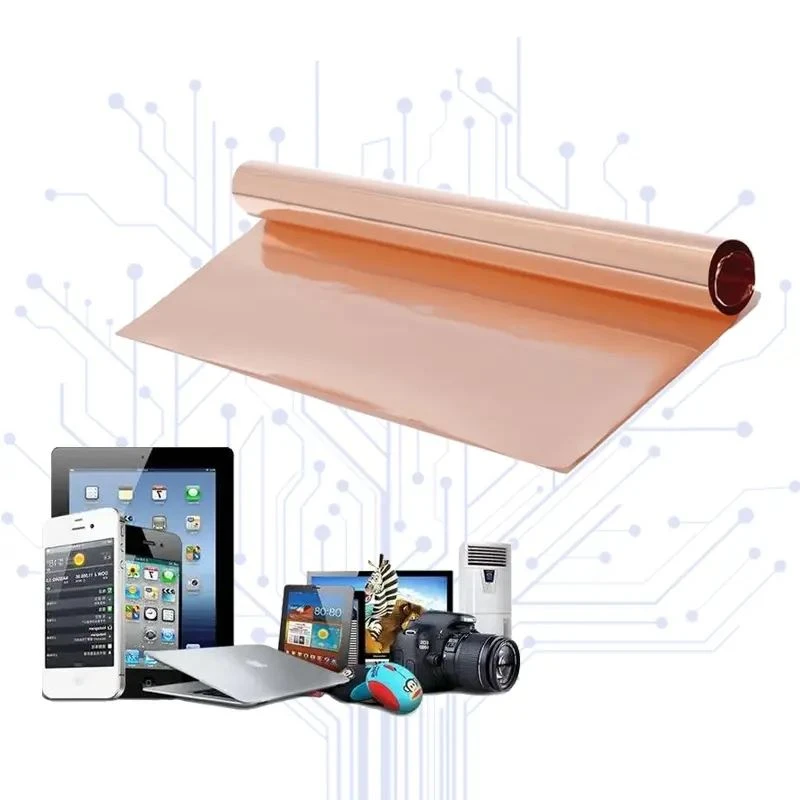

Високо{0}}прецизна РА бакарна фолија



Дизајниран за{0}}флексибилну електронику велике густине и високо{1}}пренос сигнала. Произведено путем више-степеног хладног ваљања и прецизног термичког третмана како би се постигла уједначена оријентација зрна, врхунска отпорност на замор савијања и контролисани профили површине.



Adhesive Copper Foil Tape



Преглед производа

Ваљана-жарена (РА) бакарна фолија дизајнирана за динамичко савијање, уске толеранције дебљине и ниско слабљење сигнала. Производња почиње са катодним бакром високе{2}}чистоће, механички редукованим кроз прецизне кластер млинове и рекристализованим у континуираним контролисаним-линијама за жарење у атмосфери. Ово обезбеђује изотропна механичка својства, глатке дупле-мат површине и стабилност димензија за напредно гравирање и ламинацију.



Кључни материјал

Басе Метал

Цу{0}ЕТП (Ц11000) и Цу{2}ОФ (Ц10200) бакар без кисеоника-, минимална чистоћа 99,99%.

Контрола нечистоћа

Укупне металне нечистоће су ограничене на < 50 ппм да би се максимизирала електрична проводљивост и спречило стварање микро-празнина током-ламинације на високој температури.

Инцлусион Манагемент

Добија се од континуирано ливених шипки обрађених инлине електромагнетним мешањем и верификацијом оптичке емисионе спектрометрије (ОЕС).



Карактеристике перформанси


Отпорност на замор при савијању

Вредности уздужног и попречног издужења које прелазе 15% издржавају милионе динамичких циклуса савијања без микро-пукотина у носивим уређајима и модулима са шаркама.

храпавост површине

Механичко ваљање и хемијска пасивизација дају површине ниског профила (Рз < 1,2 ум), потискујући губитак сигнала ефекта коже изнад 10 ГХз.

Уједначеност дебљине

Прецизна контрола мерача одржава унакрсну-варијацију дебљине мреже унутар +/- 3%, обезбеђујући доследну контролу импедансе у више-слојним ФПЦ-овима.

Етцхинг Анисотропи

Фино{0}}микроструктура омогућава чисте, вертикалне профиле нагризања за ширине трагова и просторе до 25 ум.



Техничке спецификације



Параметар

Стандардна оцена (РА-Х)

Флексибилна оцена (РА-А)

Висока-степена фреквенције (РА-ХФ)

Тест Метход

Цоппер Пурити

>= 99.95%

>= 99.99%

>= 99.99%

ИЦП-ОЕС

Елецтрицал Цондуцтивити

>= 100% ИАЦС

>= 98% ИАЦС

>= 101% ИАЦС

Вртложна струја (АСТМ Б193)

Густина

8,94 г/цм3

8,94 г/цм3

8,94 г/цм3

Архимедов метод

Храпавост површине (Рз)

1.0 - 1.8 ум

0.6 - 1.2 ум

< 0.8 um

Профилометар оловке (ИСО 4287)

Издужење при прекиду

5% - 10%

>= 25%

15% - 20%

Машина за испитивање затезања (ИПЦ-ТМ-650)



Доступна дебљина и ширина





Опсег дебљине

9 ум до 70 ум

Стандард Гаугес

12 ум, 18 ум, 25 ум, 35 ​​ум

Опсег ширине

10 мм до 620 мм

Унутрашњи пречници језгра (ИД)

76 мм (3 инча) и 152 мм (6 инча)





Површинска, температурна и механичка својства

Темперс
Жарено (О-температура): Потпуно рекристализовано за максималну флексибилност и минимално враћање.
Тврдо/полу-тврдо (Х/Х2-температуре): Хладно обрађено за структурну крутост и задржавање димензија у распонима без подршке.


Мецханицал Матрик
Затезна чврстоћа: 220 - 450 МПа (разликује се у зависности од температуре).
Јачина течења (0,2% померања): 120 - 380 МПа.
Површински третман: Анти-оксидациони пасивирајући слој успорава тамњење; опциони третман силанским средством за спајање побољшава снагу љуштења са полиимидним (ПИ) и течним кристалним полимерним (ЛЦП) филмовима.

Very Low Profile ED Copper Foil VLP



Производња и контрола квалитета





Топљење и ливење:Вакуумске индукционе пећи за топљење производе бакарне плоче-без кисеоника са густом кристалном структуром.
котрљање:Више-високе Сенџимирове ваљаонице примењују инкрементална смањења на циљне мераче без пуцања ивица.
жарење:Пећи за жарење у атмосфери водоника{0}}азота контролишу раст зрна, елиминишући унутрашње напоне и спречавајући површинску оксидацију.
Сечење и обрезивање ивица:Линије за сечење бријачем и смицањем са оптичким{0}}водењем ивица дају ивице-без ивица (< 5 um burr height).


Протоколи инспекције:
Аутоматска оптичка инспекција (АОИ): Скенира 100% површине завојнице у потрази за рупама, удубљењима и инклузијама.
Универзално испитивање затезања и ласерско профилисање дебљине по производној серији.
Сертификовани извештаји о испитивању млина (МТР) се испоручују уз сваку пошиљку.



Апликације



1

Флексибилна штампана кола (ФПЦ)

Динамички делови шарки у склопивој електроници, лаптоп рачунарима и кабловима за екране аутомобила.

2

5Г телекомуникације

Брзи{0}}води за пренос, подлоге за антене и компоненте радара са фазном{1}}м низом које захтевају мале губитке при уметању.

3

Литијум{0}}јонске батерије

Колектори струје за велике{0}}ћелије кесице и цилиндричне језичке за батерије.

4

ЕМИ Схиелдинг

Проводне траке, омотачи каблова и равни за уземљење у ваздухопловној авионици.




Прилагођавање и ОЕМ снабдевање

Аллои Цомпоситионс

Допирање елемената у траговима (нпр. легуре бакра-сребра) доступно за повећану температурну стабилност.

Прецизно сечење:

Толеранције ширине су затегнуте на +/- 0.1 мм за примену уских микро-трака.

Адхесион Треатмент

Прилагођени хемијски везивни слојеви за специфичне лепкове укључујући епоксид, акрил и модификовани полиимид.

Лот Трацеабилити

Ласерски-урезане ознаке језгра и прилагођено означавање бар кодова за интеграцију ЕРП предузећа.



Паковање и достава





Структура паковања

Висеће дрвене сандуке обложене вакумским-баријерама-запечаћеним врећама од фолије и активним средствима за сушење.



Логистика

Ваздушни теретни и океански контејнери са опасним-без декларација о безбедности материјала и дрвеном амбалажом без фумигације{1}}.



Леад Тиме

Стандардни артикли на залихама се испоручују у року од 5 до 7 радних дана; прилагођени распореди сечења и ваљања испуњени у року од 3 до 4 недеље.






Милл Цапабилитиес


Директно управљање млином

Вертикална интеграција од хладног ваљања до сечења гарантује доследну генеалогију материјала кроз производне серије.

Инфраструктура опреме

Високо{0}}прецизне Сендзимирове глодалице и затезне{1}}лине за нивелисање обезбеђују врхунску равност и нулту заосталу увијања.

Инжењерска подршка

Директан приступ металурзима и инжењерима за примену материјала за избор легуре и решавање проблема са ламинацијом.

Усклађеност квалитета

Произведено према ИСО 9001 и ИАТФ 16949 системима управљања квалитетом.



ФАК



П: Која је структурна разлика између РА и ЕД бакарне фолије?

О: РА (Роллед-Аннеалед) фолија има хоризонталну структуру зрна од механичког ваљања и жарења, нудећи врхунску флексибилност и динамичку издржљивост на савијање. ЕД (електродепонована) фолија расте вертикално са површине бубња, дајући стубасту зрнасту структуру са већом почетном затезном чврстоћом, али мањом отпорношћу на замор при поновљеном савијању.

П: Која је стандардна дужина колута за фолију од 18 ум?

О: Стандардне индустријске дужине котура се крећу од 100 метара до 1000 метара у зависности од ширине и спецификација језгра. Прилагођене дужине главне ролне су доступне за аутоматизоване континуалне ламинаторе.

П: Како се спречава оксидација током транзита?

О: Фолије се подвргавају хемијској пасивизацији након-жарења, након чега следи вакуум{1}}запечаћено постављање унутар више-слојних кеса од баријере фолије које садрже активне силика гел средства за сушење.

П: Да ли су доступни узорци евалуације?

О: Да. Листови величине А4 и уске пробне ролне (50 метара) су доступни за процену истраживања и развоја по спецификацији потребне дебљине, температуре и циљне подлоге.

Цивен Метал Материал (Схангхаи) Цо., Лтд. је један од најпрофесионалнијих високо{2}}прецизних произвођача и добављача бакарне фолије у Кини. Са богатим искуством, срдачно вас поздрављамо у велепродаји висококвалитетних високо-прецизних ра бакарних фолија произведених у Кини овде из наше фабрике. Доступна је добра услуга и разумна цена.
